Как я добавил USB-C в свой ПК — и почему всё оказалось намного сложнее, чем я ожидал

USB-C — одно из самых важных новшеств в современных компьютерах. Мы ушли от множества разных кабелей, каждый из которых выполнял несколько функций, к единому, способному заменить сразу десять. Но далеко не каждый ПК оснащён USB-C, а если и есть — часто это устаревшая версия порта. Я решил самостоятельно добавить дополнительный USB-C в свой компьютер и расскажу, как мне это удалось.

В этой статье:

Как правильно выбрать карту расширения USB-C
Сколько мощности вам действительно нужно?
Какая скорость передачи данных вам нужна?
Почему USB 4 — это сложный выбор
Совместим ли ваш ПК с картой PCIe расширения?
Установка карты расширения USB-C

Как правильно выбрать карту расширения USB-C

В отличие от привычного USB-A, разъём USB-C может передавать данные со скоростью до 120 Гбит/с через интерфейс Thunderbolt 5 и обеспечивать питание мощностью до 240 Вт при использовании подходящего блока питания и кабеля. Но некоторые USB-C порты работают по устаревшему стандарту USB 2.0, ограниченному всего 480 Мбит/с.

Поэтому при выборе карты расширения стоит обращать внимание на множество параметров.

Сколько мощности вам действительно нужно?

Лично для меня главным была скорость передачи данных, но хотелось также, чтобы карта без проблем могла питать USB-хаб. Обычно USB-A порты выдают максимум 7,5 Вт (5 В при 1,5 А).

Для моих задач 15 Вт было вполне достаточно — этого хватит, чтобы запитать несколько небольших устройств, подключенных через хаб.

Что такое USB Power Delivery (USB PD)?

Это технология, которая позволяет умно заряжать современные энергоёмкие устройства при наличии совместимых компонентов.

При выборе карты обязательно проверьте, какую мощность она может выдавать на каждый USB-C порт. Есть варианты с четырьмя и более портами, но если карта не подключается напрямую к блоку питания, то мощность на каждый порт будет минимальной.

Карты, которые способны выдавать более 15 Вт одновременно на несколько портов, обычно требуют отдельного подключения к питанию — если этого нет, стоит сомневаться в их возможностях.

Какая скорость передачи данных вам нужна?

Цена на карты USB-C растёт вместе с увеличением скорости передачи данных и количеством портов, поэтому важно точно понимать ваши потребности.

Я не использую внешний eGPU (который требует большой пропускной способности) и не нуждаюсь в таких функциях, как DisplayPort Alt Mode. У меня не так много устройств, требующих высокой скорости, поэтому мне был нужен всего один порт.

eGPU или корпус для eGPU — что выбрать?

Повысьте производительность слабого ПК или портативного устройства с помощью внешнего графического ускорителя.

При выборе карты обратите внимание на то, как делится пропускная способность между портами. Например, карта с 8 USB-C портами, если все они работают через один контроллер USB 3.2 2×2, может распределить максимум около 5 Гбит/с на каждый порт.

В итоге я выбрал карту Sonnet Allegro с одним USB-C портом и пропускной способностью 20 Гбит/с.

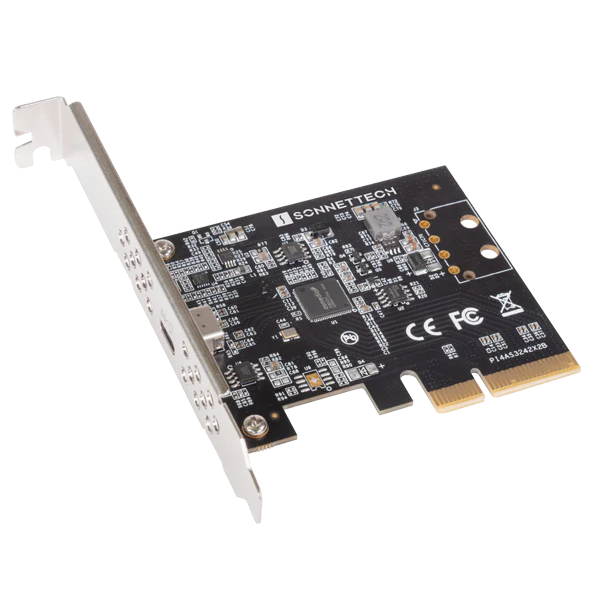

Sonnet Allegro Max — PCIe карта с одним USB-C портом 3.2 Gen 2×2

Allegro USB3C-1M20G-E добавляет один USB-C порт со скоростью до 20 Гбит/с (USB 3.2 Gen 2×2) и может обеспечивать питание до 15 Вт для подключённых устройств.

Подключается к любому свободному слоту PCIe x4, x8 или x16 на материнской плате.

Если нужно больше портов, я также рассматривал карту StarTech с четырьмя портами, где есть и USB-C, и USB-A. Но у неё каждый контроллер отвечает только за один USB-A и один USB-C порт, а максимальная скорость на любой порт — 10 Гбит/с.

Почему USB 4 — это сложный выбор

USB 4 — самый быстрый на сегодняшний день USB-интерфейс для ПК, но поставить такую карту оказывается сложнее, чем карты для более старых стандартов. Карты расширения USB 4 существуют, но чтобы они заработали, материнская плата должна уже иметь USB 4 или Thunderbolt 4/5 разъём. Такие платы встречаются только в дорогих моделях. Рекомендую выбирать USB 4 карту от производителя вашей материнской платы, чтобы избежать проблем с совместимостью.

Если нужна карта, которая точно подойдёт для любого современного ПК, лучше выбрать USB 3.2 2×2 — скорость до 20 Гбит/с (2,5 Гбайт/с), и её хватит большинству пользователей.

Совместим ли ваш ПК с картой PCIe расширения?

Чтобы узнать, можно ли добавить PCIe карту расширения, нажмите Windows R, введите msinfo32 и найдите строку «BaseBoard Product» — там указана модель вашей материнской платы.

Дальше найдите вашу модель в интернете — производитель обычно указывает, какие слоты есть на плате. Вот как выглядит моя материнская плата.

К счастью, для USB 3.2 2×2 карты требования довольно просты — нужен свободный слот PCIe 3.0 x4 или более мощный. PCIe 3.0 уже считается устаревшим стандартом, и такой слот есть почти в каждом ПК последних 10 лет.

Если у вас нет свободного x4, можно поставить карту и в слот x16 — она тоже будет работать без проблем.

PCIe версия не так критична для видеокарт, как принято думать

Видеокартам не нужен максимум пропускной способности.

Установка карты расширения USB-C

Самое сложное — подобрать подходящую карту. Установка займёт всего несколько минут.

Откройте упаковку и не потеряйте винты, которые идут в комплекте.

Если карта требует дополнительного питания, обязательно купите совместимый кабель у производителя вашего блока питания. Они не универсальны, и замена или неправильный кабель могут повредить оборудование.

Отключите компьютер от розетки и поставьте его на ровную поверхность так, чтобы панель с разъёмами была направлена вниз.

Снимите боковую крышку корпуса, выкрутив винты сзади (обычно они на защёлках). В некоторых корпусах есть ещё застёжки.

Лучше всего устанавливать карту в слот PCIe x4 — этого достаточно для необходимой пропускной способности, и не стоит занимать слот x16 без острой нужды.

Если свободного x4 нет, можно поставить карту в слот x16 — она тоже отлично заработает. У меня были свободные слоты x1 и x16, поэтому я выбрал x16.

Снимите винт с задней панели корпуса — он пригодится при закреплении карты.

Аккуратно вставьте карту в слот, плавно и уверенно нажав. Щелчка не будет, но карта должна плотно сесть. Совместите крепёжную рамку с отверстием под винт и закрепите его на месте.
